多功能电能表

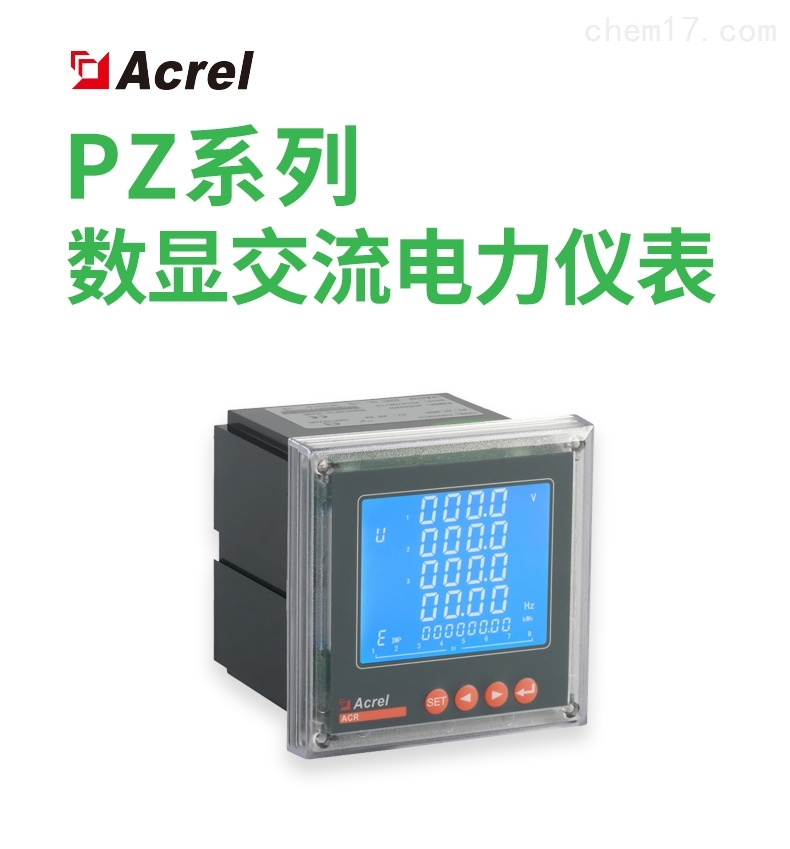

多功能电能表PZ系列

PZ 系列电能表，采用交流采样技术，可直接或间接测量三相电网中的电流和电压、功率、电能等电参量。既可用于本地显示，又能与工控设备连接，组成测控系统。流可编程数显智能表》的规定。
仪表具有 RS-485 通讯接口，采用兼容 Modbus-RTU 协议；可将电量信号转换成标准的模拟量输出；可带四路（两路）开关量输入/两
PZ 仪表使用 MODBUS-RTU 通讯协议，MODBUS 协议详细定义了校验码、数据序列等，这些都是特定数据交换的必要内容。MODBUS 协议在一根通讯线上使用主从应答式连接（半双工）。当主计算机的信号寻址到一台的终13端设备（从机）后，终端设备发出应答信号传输给主机。
MODBUS 协议只允许在主机（PC，PLC 等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，
这样各终端设备不会在它们初始化时占据通讯线路，而响应到达本机的查询信号。

使用方法：
1、根据被测值设置好量程转换开关，找准所读刻尺度。量程的选择应使指针指在满刻度的1/2~2/3部分。当被测值难以估计时，量程应由大至小逐渐切换。测电阻时，每次调换倍率后，都应调整核对欧姆刻度。
2、安全注意事项：在测量电阻时，必须将被测回路的电源切断，方可进行；手不要触摸表笔金属部分；测电压、电流时不准带电切换开关;测直流时注意,表笔极性要正确，测高压时应使用仪表专附的绝缘测试棒,做好绝缘防护措施，并设专人监护。
3、根据出厂说明书和实物，熟悉所用万用表的结构特点及操作方法，检查仪表本身及附件是否良好。不用时，转换开关不要停留在“欧姆”档上，以免不慎将表笔短接而造成电池放电，应将仪表存放着环境条件符合要求的场所，长期不用应将电池取出。


能测量全电力参数包括电压U、电流I、有功功率P、无功功率Q、视在功率S、功率因数PF、频率、31次分次谐波及总谐波含量。其中电压U保留1位小数，频率F保留2位小数，电流I保留2位小数，功率P保留3位小数。

如：U= 220.1V，F = 49.98Hz,  I= 1.99A，P = 0.439kW

2、计量功能

   能计量当前组合有功电能，正向有功电能，反向有功电能，正向无功电能，反向无功电能。

3、分时功能

   两套时段表，一年可以分为4个时区，每套时段表可设14个日时段，4个费率(F1、F2、F3、F4即尖峰平谷)。分时计费的基本思想就是把电能作为一种商品，利用经济杠杆，用电高峰期电价高，低谷时电价低，以便削峰填谷，改善用电质量，提高综合经济效益。

4、需量功能

有关需量的相关概念如下：

表3 需量概念表

        缺省需量周期为15分钟，滑差时间为1分钟。

    能测量4种最大需量即正向有功、反向有功、感性无功、容性无功最大需量以及最大需量发生的时间。

5、历史数据统计功能

    能统计上48月的历史电能（各费率电能）和上90日的历史电能（各费率电能）。
