品牌 | Acrel/安科瑞 | 应用领域 | 环保,食品,化工,地矿,交通 |
功能:
ANAPF系列有源电力滤波器通过电流互感器采集系统谐波电流,经控制器快速计算并提取各次谐波电流的含量,产生谐波电流指令,通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流,并注入电力系统中,从而抵消非线性负载所产生的谐波电流。
应用范围:
适用于并联在含谐波负载的低压配电系统中,能够对动态变化的谐波电流进行快速实时的跟踪和补偿。
订货范例:
具体型号:ANAPF150-380/BGL
技术要求:谐波补偿电流150A,线电压等级380V 。
接线方式:三相四线
安装方式:立柜式
互感器接线方式:负载侧
技术参数:
![](https://img78.chem17.com/gxhpic_dbe053cbb1/9a1c21fac08f0b0dd6bf9d4b8eaa0965fee69d814e4f99238ef4447b1ae21d6031b34a1cd9a0f2d7.jpg)
应用组网图:![](https://img76.chem17.com/gxhpic_dbe053cbb1/9a1c21fac08f0b0dd6bf9d4b8eaa09658774b77100ec1eb0956ee344d12d89f8f9b974fdadf35808.jpg)
外形安装:![](https://img80.chem17.com/gxhpic_dbe053cbb1/9a1c21fac08f0b0dd6bf9d4b8eaa09654cffd5061f4b57e220a528f9e569fb79634a26a03f9a613b.jpg)
![](https://img79.chem17.com/gxhpic_dbe053cbb1/9a1c21fac08f0b0dd6bf9d4b8eaa0965e0259579e35f67332026f341d846a13dfa0766727408f9d1.jpg)
![](https://img78.chem17.com/gxhpic_dbe053cbb1/9a1c21fac08f0b0dd6bf9d4b8eaa09652064ff115fa37dfc9ecd944d14a3fa294b671c3b5f611bb9.jpg)

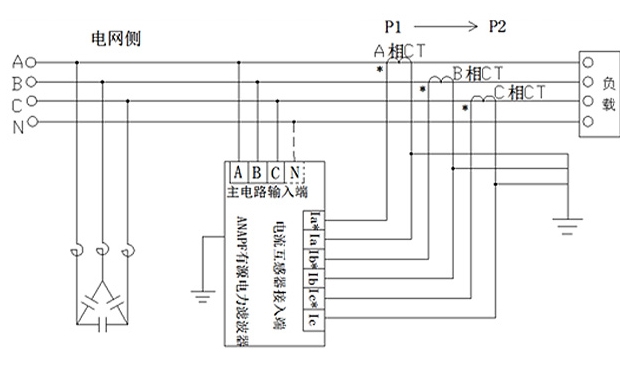

接线方式:![](https://img76.chem17.com/gxhpic_dbe053cbb1/9a1c21fac08f0b0dd6bf9d4b8eaa09652e5ec7bf253ed5d77ba0b20e315b03625f12300f52a26bf2.jpg)
电容柜在进线侧主电路接线![](https://img80.chem17.com/gxhpic_dbe053cbb1/9a1c21fac08f0b0dd6bf9d4b8eaa096550db7ca29c19ec8511fa22c934bf5775db4ce2df3676839d.jpg)
电容柜在末端主电路接线
安装示意:![](https://img80.chem17.com/gxhpic_dbe053cbb1/9a1c21fac08f0b0dd6bf9d4b8eaa0965410acef8ff8a9f7360399b75892d512f4c3597bbe6360b10.jpg)
1. A、B、C、N主线,连接至接线端子(主线路输入端)
2. PE接地线,连接至接线端子或接地铜排
3. CT接线端子,连接至电流信号端子(电流互感器输入端)
现场安装图
案例一 ANAPF在数据机房的应用
![](https://img78.chem17.com/gxhpic_dbe053cbb1/9a1c21fac08f0b0dd6bf9d4b8eaa09650791e9bc0e4dcbc50429136e1704ed6b05f64e7c6f6787e7.jpg)
治理前![](https://img80.chem17.com/gxhpic_dbe053cbb1/9a1c21fac08f0b0dd6bf9d4b8eaa09653280bc60e3aeba44e788a9497fdcfe85c054152bd75c6ad7.jpg)
治理后
案例二 ANAPF在商业中心的应用
![](https://img76.chem17.com/gxhpic_dbe053cbb1/9a1c21fac08f0b0dd6bf9d4b8eaa096545bfc3015250a4ee0e9fe0914ee952cfce11d92887e3e610.jpg)
治理前![](https://img78.chem17.com/gxhpic_dbe053cbb1/9a1c21fac08f0b0dd6bf9d4b8eaa09656338f7b8936cb9ce22ee5addee6c88046fd87a54b2d30d3a.jpg)
治理后
